Installer un réseau filaire chez soi semble souvent réservé aux électriciens, avec leurs gaines, leurs boîtiers et leurs factures salées. Pourtant, un particulier patient et un peu bricoleur peut parfaitement tirer des câbles RJ45 dans un logement existant sans ouvrir les murs. Il suffit de comprendre comment se terminent les câbles, de choisir la bonne catégorie et de tester chaque prise avant de tout rebrancher. Les guides généralistes survolent ces étapes ; ici, on entre dans les points qui coincent vraiment.
Le matériel qui ne pardonne pas l’approximation
Quatre paires torsadées, quatre couleurs : bleu, vert, marron et orange. Un câble réseau exige de la rigueur au moment du raccordement. Pour un réseau local domestique, une catégorie 5 ou 6 répond à la plupart des demandes, streaming compris. Ces câbles, qui relient une box à un ordinateur ou à une console, peuvent monter à un débit de 10 Gbits sur de courtes distances, ce qui laisse une marge confortable pour les années à venir, même si la distance entre les prises reste raisonnable.

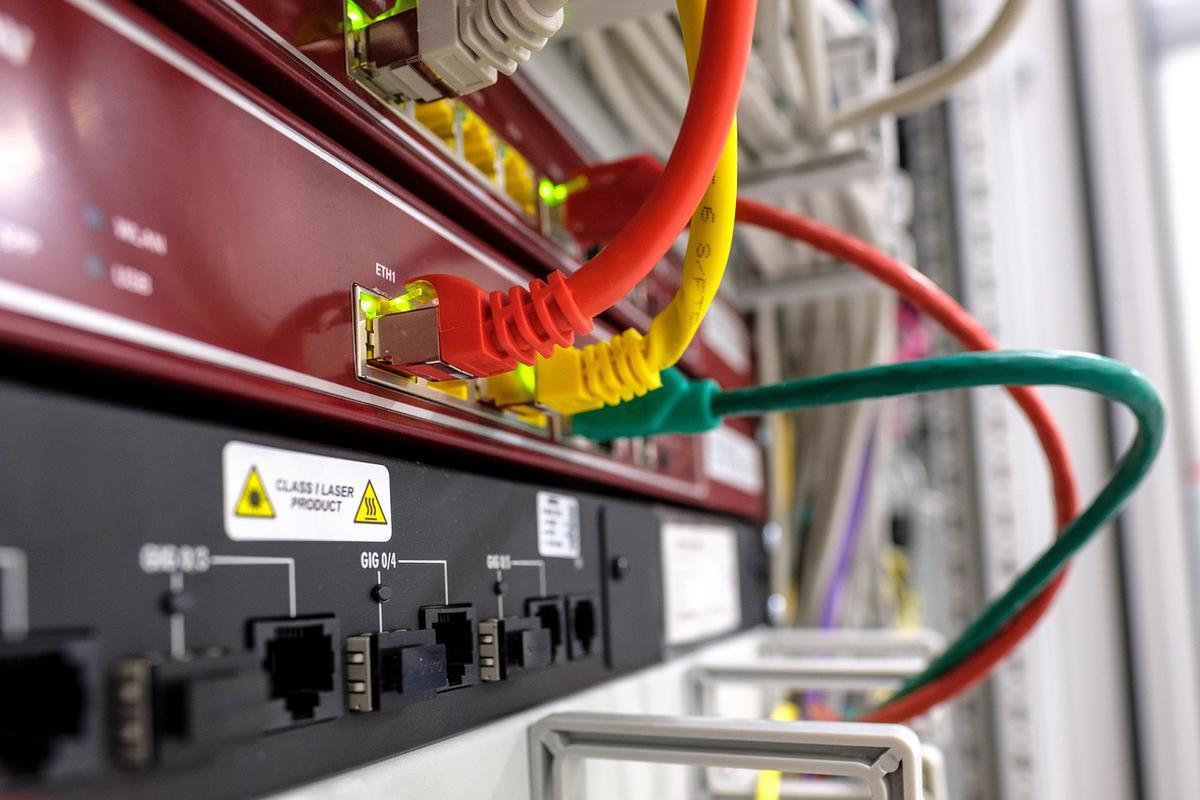

Le choix du routeur ou du switch dépend directement du nombre d’appareils à connecter. Ces boîtiers possèdent plusieurs prises RJ45, souvent entre 8 et 48 ports selon les modèles. Un logement avec plusieurs postes, une console et une box n’a pas besoin d’un switch de 48 ports, mais prévoir quelques ports libres évite de tout débrancher plus tard. Franchement, un switch de huit ports suffit dans la majorité des maisons, avec de la marge pour les ajouts.
Choisir un câble blindé ou non dépend de l’environnement. Dans une maison, un simple câble UTP catégorie 6 suffit à condition de ne pas le faire passer à côté de câbles d’alimentation sur plusieurs mètres. Les interférences électromagnétiques viennent rarement perturber un réseau domestique, sauf si vous longez un tableau électrique puissant ou une vieille installation aux fils non gainés.
Dans le doute, un câble FTP avec un écran métallique autour des paires coûte un peu plus cher, mais élimine ces parasites. Pour comparer les gammes de câbles, le site samuelnasri.com propose des tableaux récapitulatifs.
Passer les câbles dans un logement déjà habité
Quand on ne construit pas une maison neuve, le parcours du câble devient une vraie chasse aux passages discrets. Chaque pièce, chaque cloison, chaque plinthe pose une question différente, et les solutions varient selon que l’on est propriétaire ou locataire. Voici les situations auxquelles il faut se préparer avant de tirer le moindre câble.
Les blocages que les guides oublient
- Passer un câble derrière une plinthe demande parfois de déclouer délicatement celle-ci, surtout si elle est en bois ancien.
- Un fourreau vide laissé par l’ancien câble téléphonique.
- Et pour traverser un mur porteur sans y laisser un trou disgracieux ?
- Les goulottes autocollantes restent la solution la plus rapide en location, mais leur rendu visuel déçoit souvent.
Un faux plafond ou une cave accessible changent complètement la donne : on peut y faire courir plusieurs câbles sans percer le moindre mur, à condition de repérer au préalable les passages reliant les étages ou les pièces éloignées, ce qui évite les mauvaises surprises.
Une aiguille de tirage souple glissée dans un fourreau existant facilite le passage d’un câble neuf sans ouvrir la cloison. On fixe le câble à l’aiguille avec du ruban adhésif, puis on tire lentement depuis l’autre extrémité. Si le fourreau est déjà occupé par un ancien câble téléphonique, ce dernier peut servir de tire-fil à condition de ne pas tirer trop fort pour ne pas le casser au milieu du mur.
Le sertissage RJ45, l’étape qui sépare les bricoleurs des désespérés
Le vrai point de blocage, c’est le sertissage. Une paire mal ordonnée et le câble ne passe pas le test de continuité. Dénudez la gaine sans entailler les fils, séparez les paires, puis suivez l’ordre des couleurs imposé par la norme, qu’on appelle le standard T568B dans la plupart des installations domestiques, que vous ayez choisi une catégorie 5 ou une catégorie 6.
Une pince à sertir correcte coûte une fraction de ce que facture un électricien pour une heure de déplacement. Elle écrase les contacts dans la prise RJ45 et coupe les fils qui dépassent d’un seul geste. Beaucoup de débutants se découragent parce qu’ils ont acheté un outil bas de gamme : les dents de la pince ne s’alignent pas et la connexion reste fragile.
Une erreur fréquente consiste à oublier que chaque extrémité doit suivre exactement le même ordre. Si un côté est câblé en T568A et l’autre en T568B, le câble devient un câble croisé, utile uniquement pour relier d’anciens ordinateurs entre eux. Sur un réseau domestique moderne, tous les câbles doivent être droits, avec la même séquence des quatre couleurs sur chaque prise.
Tester chaque prise avant de tout refermer
Comment savoir si le câble est bien monté ? Un testeur de continuité à petit prix se branche aux deux extrémités et allume une diode pour chaque conducteur correctement relié. Si une paire est inversée, le testeur l’indique sans ambiguïté. Franchement, c’est l’accessoire qui évite de tout démonter quelques semaines plus tard quand une prise reste muette.
Pour relier des bâtiments séparés ou un étage trop éloigné sans percer des mètres de béton, le Wi-Fi Mesh ou le CPL utilisent le réseau électrique existant. Ces solutions ne remplacent pas un câble RJ45 sur toute la longueur, mais elles apportent une continuité filaire jusqu’à la prise la plus proche. Un particulier peut donc câbler une pièce en RJ45, puis prolonger vers une dépendance par CPL, sans toucher au tableau électrique.
Une fois chaque câble testé, branchez vos appareils un par un, puis vérifiez la vitesse réelle de transfert sur le réseau local. Les systèmes d’exploitation affichent la négociation du débit dans les paramètres de la carte réseau. Si une prise plafonne à un débit bien inférieur à celui annoncé par le câble, recommencez le sertissage ou remplacez la prise, car un contact légèrement oxydé peut dégrader tout le segment, surtout si le logement est humide ou si la prise a été installée près d’une source de chaleur.
Un chantier qui demande de la patience, pas un diplôme
Installer un réseau filaire sans électricien demande surtout de la méthode. Choisir un câble catégorie 5 ou 6, respecter l’ordre des couleurs au sertissage et tester chaque prise évitent les pannes sournoises. Les points de blocage ne sont pas le courant électrique, mais le passage des câbles dans un logement déjà habité et la qualité de la pince à sertir.
Une fois ces obstacles surmontés, le résultat tient des années. Et si, une fois le réseau en place, vous décidiez d’ajouter un serveur ou une caméra, aurez-vous pensé à laisser assez de ports libres sur le switch ?
